标题: 模切学院**二十期干货:防尘网自动对贴
本主题由 管理员 admin 于 2015/3/30 14:26:50 执行 设置高亮 操作
admin
管理员
UID: 1
来自: 模切网
精华: 11
积分: 860
帖子: 799
注册: 2007/1/18 16:05:00
状态: 离线
威望: 6.00
金钱: 131.35 元
只看楼主 2015-03-30 14:04
模切学院**二十期干货:防尘网自动对贴
本次模切学院培训时间为3月27-29日,共三天,共有200多学员参加,现在把理论培训的内容发上来。
主讲老师:东莞市宏文机械科技有限公司(原志德精密机械)徐万志,张雄伟

目录
1、防尘网对贴生产线概述
1.1、模切材料
1.2、刀具
1.3、设备
2、设备常规保养
3、志德五金模介绍

1、防尘网对贴生产线概述
本生产线主要用于防尘网的自动化对贴生产。
传统防尘网平刀模切做法是:将防尘网上下两层双面胶中间夹离型纸**刀模切内框,然后人工将两层双面胶撕开,贴上防尘网,再贴上撕开的双面胶,然后再用套位模切机冲外框成型。
防尘网对贴生产线的做法是:将防尘网上下两层双面胶中间夹离型纸**刀模切内框,然后进入防尘网对贴机,贴入防尘网,进入对贴单元进行对贴,然后再用套位模切机冲外框成型。
使用原理:主要是利用小孔套位的工作原理,将两层胶撕开贴入网纱再对贴。

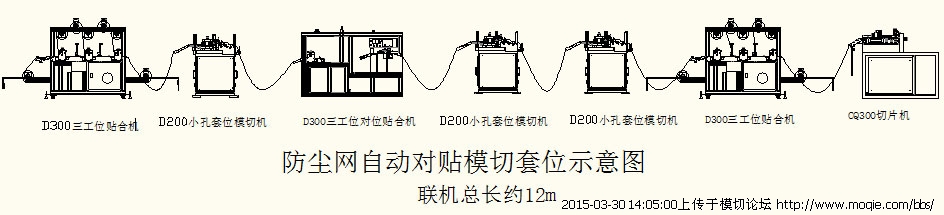

防尘网对贴生产线示意图


首先,复合两层双面胶,中间夹**层离型纸,然后进入模切机冲切。

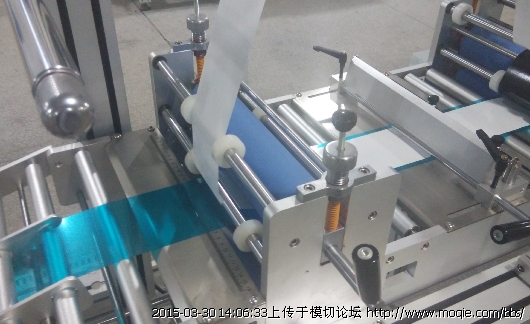

复合双面胶(含泡棉胶)

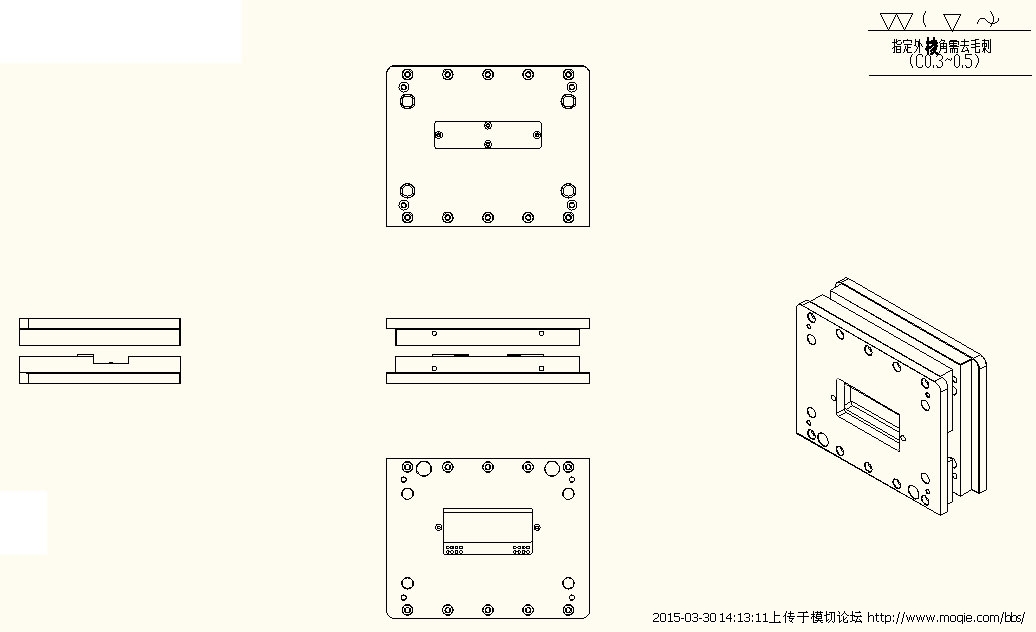

进入模切机冲切(刀具图纸)

冲切完成以后进入防尘网对贴机,覆上网纱进行全自动对贴

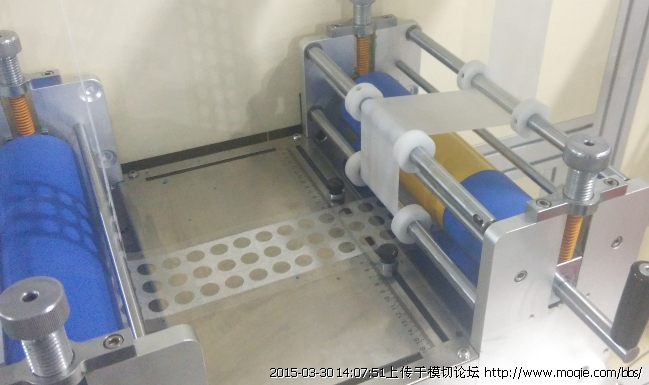

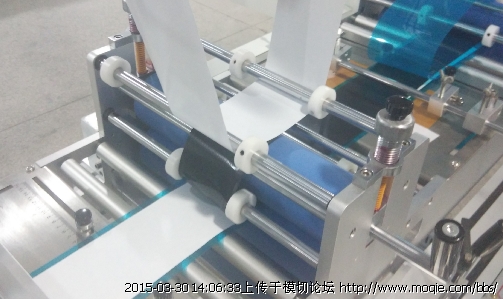

覆合网纱


对贴机进行全自动对贴

对贴完成以后进入高速套位模切机进行套位切外框,然后进行排废成型。*后进入切片机切片。

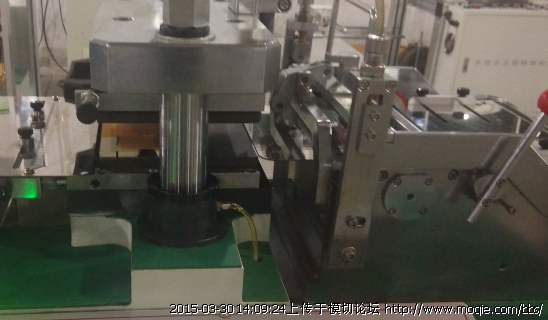

高速套位模切主机进行套位模切外框

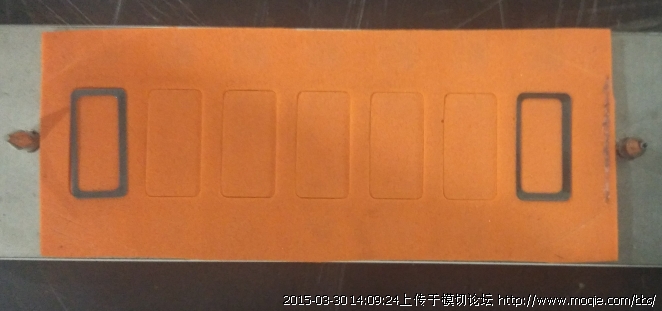

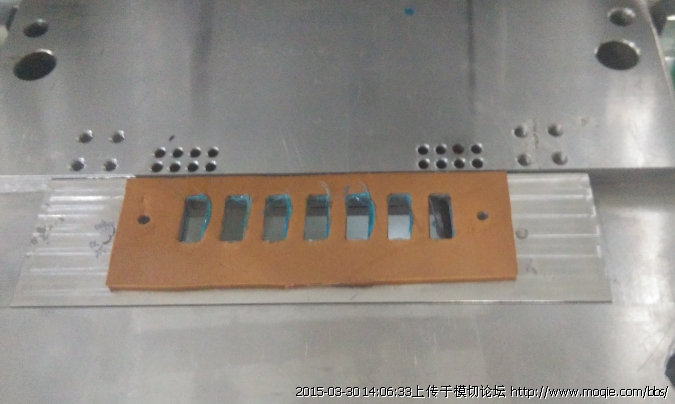

外框刀具,这里需要控制精准的刀具公差和定位柱公差

排废要求

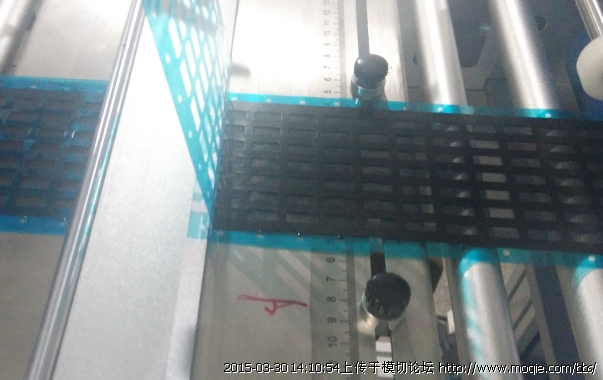

排废效果

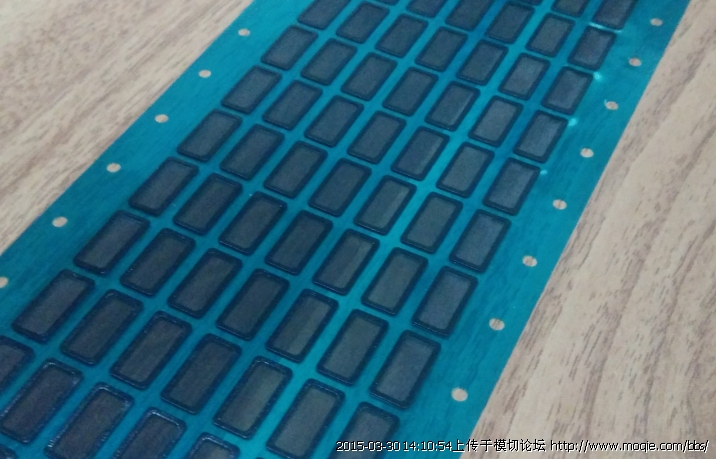

成品

排废要求:
在排废过程中,会出现难排废,甚至出现移位等现象的产生,这里需要追加治具,加以排废。对于治具的要求,目前没有固定的规范,**般每个开机师傅的习惯不同,对治具的要求也不**样,所以治具无固定要求。

1.1、模切设备适用材料
防水泡棉胶
积水泡棉胶
3M双面胶

1.2、刀具使用
防尘网对贴冲切,对刀具无特殊要求,跟常规防尘网模切**样,无特殊要求。
值得注意的是在生产过程中如果产品有提手要求,则在模切外框的时候进行处理。

1.3、设备使用
防尘网对贴生产线主要使用设备: 三工位贴合机两台        D220模切机3台 防尘网对贴机**台        电脑**立切片机

防尘网对贴生产线主要使用设备: 三工位贴合机两台        D220模切机3台 防尘网对贴机**台        电脑**立切片机

2、常规设备保养
设备在每次关机时须将设备擦拭干净,除去设备上的废料的异物。
在每次使用机器完后,断开设备电源、气源,然后依次将设备上所有开关关停。
每周对设备进行**次全面的检查,包含气压、电源、收放料轴张力等,检查完以后将工具放回原位。
每半年须对设备进行**次包含电路维护、气压表压力等在内的设备常规保养检查,当设备气压油出现油污等现象的时候则需要更换。

3、宏文机械万用五金模介绍

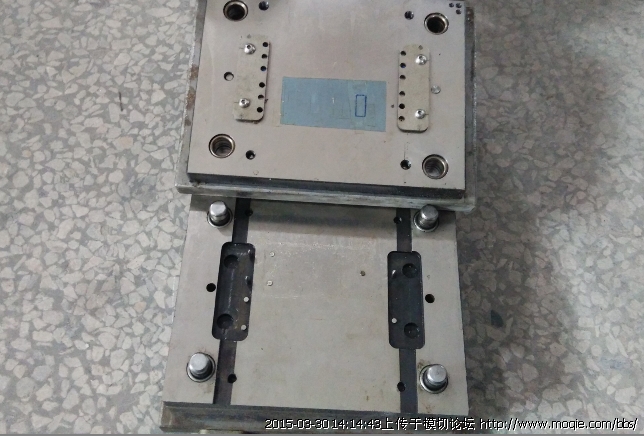

通用模具




admin 最后编辑于 2015-03-30 14:17:23

#1
模切新手
UID: 33197
来自: 广东
精华: 0
积分: 28
帖子: 18
注册: 2012/9/7 14:42:00
状态: 离线
威望: 10.00
金钱: 2.80 元
2015-04-01 09:00
回复:模切学院**二十期干货:防尘网自动对贴
对贴的公差能达到多少,每小时的产能是多少?
#2
美夢
模切会员
UID: 50841
来自: e-mail
精华: 0
积分: 155
帖子: 145
注册: 2015/2/6 7:41:00
状态: 离线
威望: 10.00
金钱: 15.65 元
2015-04-17 13:56
回复:模切学院**二十期干货:防尘网自动对贴
公差是 正负 0.1  , 每小时 生产 多少 跟产品大小  和 刀具的 排刀个数 有关系, 但 这样干  只能 进 单面胶的 防尘网 才行. 两面进 胶的产品  超过 0.1 公差 ,都是 不良.



thdrkd2008 最后编辑于 2016-03-18 10:01:06
#3
一飞冲天
模切新手
UID: 52460
来自:
精华: 0
积分: 13
帖子: 3
注册: 2015/4/29 16:54:00
状态: 离线
威望: 10.00
金钱: 1.45 元
2015-04-29 16:56
回复: 模切学院**二十期干货:防尘网自动对贴
这是真的吗?如何把上边的**层胶揭起,两层胶如何对位?
#4
模切会员
UID: 29746
来自: 昆山
精华: 0
积分: 146
帖子: 136
注册: 2012/5/5 19:49:00
状态: 离线
威望: 10.00
金钱: 11.10 元
2015-05-04 19:33
回复:模切学院**二十期干货:防尘网自动对贴
模切牛人真多,关键的没看到啊
#5
美夢
模切会员
UID: 50841
来自: e-mail
精华: 0
积分: 155
帖子: 145
注册: 2015/2/6 7:41:00
状态: 离线
威望: 10.00
金钱: 15.65 元
2015-06-24 13:55
回复:模切学院**二十期干货:防尘网自动对贴
笑话 这样对贴  公差超过 0.1 ,胶和胶 对贴 还行  加PRON  就 不行。
#6
模切会员
UID: 28677
来自: 湖北
精华: 0
积分: 81
帖子: 71
注册: 2012/3/22 9:13:00
状态: 离线
威望: 10.00
金钱: 8.40 元
2015-10-09 21:09
回复:模切学院**二十期干货:防尘网自动对贴
机器**定有误差0.1  有点不可能  就算你是追色对位也是会有误差的,不可能0.1 何况你还有泡棉(泡棉)哪个型号的。也影响尺寸。
#7
模切新手
UID: 55288
来自:
精华: 0
积分: 12
帖子: 2
注册: 2015/10/12 10:05:00
状态: 离线
威望: 10.00
金钱: 1.20 元
2015-10-12 10:11
回复:模切学院**二十期干货:防尘网自动对贴
你好,有用到特氟龙耐高温胶带吗,如有需求请和我联系。谢谢。

专业生产销售特氟龙耐高温胶带,模切专用胶带,特氟龙高布13605264564,如有采购需求请和我联系。谢谢!
#8
中级模切
UID: 6370
来自:
精华: 0
积分: 218
帖子: 208
注册: 2008/12/24 21:23:00
状态: 离线
威望: 10.00
金钱: 32.85 元
2015-10-13 18:49
回复: 模切学院**二十期干货:防尘网自动对贴
你好,如果是带手撕位的用你的自动生产线行不?
产品:直径12mm*6mm*1.2mm厚的同心圆手撕位的泡棉防尘网。
结构:从上到下的排序:带手撕位的离形纸+0.1的双在胶+丝网+双面胶+1mm的PORON+双面胶+离形膜。

如果可行,请电13902531229田生。
#9
模切新手
UID: 48059
来自:
精华: 0
积分: 27
帖子: 17
注册: 2014/7/3 9:19:00
状态: 离线
威望: 10.00
金钱: 3.30 元
2015-12-23 15:31
回复:模切学院**二十期干货:防尘网自动对贴
我看明白了。
#10
美夢
模切会员
UID: 50841
来自: e-mail
精华: 0
积分: 155
帖子: 145
注册: 2015/2/6 7:41:00
状态: 离线
威望: 10.00
金钱: 15.65 元
2016-03-18 09:55
回复:模切学院**二十期干货:防尘网自动对贴
不是这样 生产  ,国外有 生产 防尘网的  机器, 现在 公差 超过 0.1  都是 不良品。
#11
模切精工
模切会员
UID: 119
来自: 江西
精华: 0
积分: 192
帖子: 182
注册: 2007/4/20 20:36:00
状态: 离线
威望: 10.00
金钱: 21.10 元
2016-05-02 15:56
回复: 模切学院**二十期干货:防尘网自动对贴
长啥样啊很NB的样子
