多层防尘网自动对贴工艺
导读:本工艺及生产线主要用于防尘网、喇叭网、胶圈等产品的自动化对贴生产加工。



传统防尘网做法

传统防尘网等同类产品做法:
将防尘网两层双面胶中间夹带离型纸经贴合机复合,然后经模切机一刀冲切内框,然后人工将两层双面胶撕开,排除中间离型纸,然后人工复合网纱。最后再进入模切机冲外框成型。

传统做法弊端:
无法满足生产公差。
人工复合,难以保证良品率和产品损耗。
对于多层异形防尘网难以处理。
大量的人工使用增加生产成本。

防尘网自动对贴生产线的做法

将防尘网上下两层双面胶中间夹离型纸经过贴合机复合,进入模切机进行内框冲切,冲切完成以后进入防尘网自动对贴机,经对贴机撕开上下两层双面胶,排除中间离型纸,复合网纱,然后如何胶面。最后再次进入模切机冲切外框提手成型。

使用原理:
主要是利用小孔套位的原理将两层双面胶撕开贴入网纱后在对孔复合以实现自动对贴。

防尘网自动对贴生产线示意图



具体工艺方法

首先,复合两层双面胶,中间夹离型纸复合



为什么要排掉第二层离型纸?
对于防尘网结构要求的多层网纱,需要冲切内框的,我们多层复合的处理全部在第一次复合时完成复合。所以因为要进行第三次复合,所以我们的第二层离型纸已经没有其他作用,所以直接在这里将第二层离型纸排掉。注意:随着复合工序的要求,我们的贴合机功能也需随之增加 。



因产品结构的调整,原有三工位无法满足生产要求,这里在复合的时候使用四工位贴合机。如果复合材料较多,可使用多台贴合机组合使用。



复合完成以后,然后进入模切机进行内框冲切。



思考:如果防尘网上下胶面异形该如何处理呢?
由于手机辅料产品的设计要求,市面上很多防尘网类产品存在上下胶层结构不一样,这就是我们俗称的上下异形防尘网,对于异形防尘网由于内孔形状的不同,我们需要对于异形防尘网进行上下形状进行分开冲切,也就是两个形状不同模具分开冲切,那么在组线过程中其中的一部分异形材料需要提前冲切排废完成后直接挂机对贴就可以了。

以下为常见的一款异形产品的正反两面,大家可以借鉴以下。



内框冲切排废完成以后,进入对贴机进行多层材料的自动对贴。



对贴完成以后进入高速套位机套切外框排废成型。



排废要求:



在排废过程中,会出现难排废,甚至出现移位等现象的产生,这里需要追加治具,加以排废。对于治具的要求,目前没有固定的规范,一般每个开机师傅的习惯不同,对治具的要求也不一样,所以治具无固定要求。

刀具使用:
防尘网自动对贴过程中,对刀具并无特殊要求。但是因产品公差要求,及排废要求建议开具蚀刻刀具或雕刻刀具,必要时可以使用五金模具。

关于提手问题:
在生产过程中如果产品有提手要求,则在模切外框的时候进行处理。所以在模切机的使用中我们有时需要三台套位主机连线使用。

设备使用:



三工位贴合机两台,因产品需要可追加多台配套连线使用
套位模切主机三台
防尘网自动对贴机一台
片材出货则需要使用切片机一台联机使用

防尘网自动对贴生产线优势

节省人工,减少人工使用的成本及管控。
节省材料,在辅料的使用上面以及材料调机损耗能够有效管控。
提高生产效率,目前我司防尘网对贴机,能够匹配300pcs/min的高速套位模切机生产效率对贴。有效提高生产效率。
能够实现多层材料的复合对贴,能够充分满足产品要求。



admin 最后编辑于 2016-06-08 17:52:05

#1
模切新手
UID: 34266
来自:
精华: 0
积分: 17
帖子: 7
注册: 2012-10-24 15:12:00
状态: 离线
威望: 10.00
金钱: 1.70 元
2016-05-07 10:19
回复:多层防尘网自动对贴工艺
请问,若是防尘网只贴一层纯胶膜双面胶,如3M467、3M468这种,本身离型纸无法剥离,如何做到呢?
#2
中级模切
UID: 20145
来自:
精华: 0
积分: 240
帖子: 230
注册: 2011-3-15 12:45:00
状态: 离线
威望: 10.00
金钱: 24.55 元
2016-05-10 21:18
回复:多层防尘网自动对贴工艺
楼主是做设备的吧,能不以偏概全么?能不吹么?有些是可以,但别吹大了
#3
模切新手
UID: 34027
来自: 湖南
精华: 0
积分: 14
帖子: 4
注册: 2012-10-15 13:28:00
状态: 离线
威望: 10.00
金钱: 1.40 元
2016-05-23 11:58
回复:多层防尘网自动对贴工艺
最主要的地方没有拍出来,商业机密?
#4
禁止发言
UID: 56014
来自:
精华: 0
积分: 138
帖子: 128
注册: 2015-11-24 8:43:00
状态: 离线
威望: 10.00
金钱: 13.60 元
2016-05-24 10:38
回复:多层防尘网自动对贴工艺
学习了。
#5
模切新手
UID: 58731
来自:
精华: 0
积分: 12
帖子: 2
注册: 2016-6-15 12:48:00
状态: 离线
威望: 10.00
金钱: 1.20 元
2016-07-05 10:34
回复:多层防尘网自动对贴工艺
这个0.25到0.3的公差可以做,0.05到0.1我就呵呵了。。。。。。。
#6
沙子
模切会员
UID: 32118
来自: 广西
精华: 0
积分: 62
帖子: 52
注册: 2012-8-4 22:36:00
状态: 离线
威望: 10.00
金钱: 6.35 元
2016-10-31 14:25
回复:多层防尘网自动对贴工艺
广告一篇

天生我材必有用!
#7
/
模切新手
UID: 30624
来自: 湖北省天门市
精华: 0
积分: 23
帖子: 13
注册: 2012-6-6 21:10:00
状态: 离线
威望: 10.00
金钱: 2.30 元
2016-11-03 10:13
回复:多层防尘网自动对贴工艺
用这机器做出来的东西,不良率高的吓死人;牛逼吹的有点大,谁都知道机器有误差,而且这是累计公差,分开冲了你能保证贴的回去?  搞过圆刀的基本看了楼主这文章都好笑……
#8
模切会员
UID: 28677
来自: 湖北
精华: 0
积分: 75
帖子: 65
注册: 2012-3-22 9:13:00
状态: 离线
威望: 10.00
金钱: 7.65 元
2016-11-14 23:27
回复:多层防尘网自动对贴工艺
现在自动对贴的我们这边现在20多个料号的网纱的,全部是PC片加防尘网,你告诉我怎么自动对贴。你放的这个演示案例我们好久都不做了。自动对贴还需要考虑的因素太多了,对开机的机长,机器的性能,材料的搭配,一般机长难点的真做不出来。大家有什么好的工艺好的方法大家可以多多讨论下 ,我失败经验比较多。嘿嘿
#9
模切新手
UID: 61077
来自:
精华: 0
积分: 17
帖子: 7
注册: 2016-12-30 15:12:00
状态: 离线
威望: 10.00
金钱: 1.85 元
2017-01-06 09:02
回复:多层防尘网自动对贴工艺
多谢指教,但是最重要对贴环节都看不到还发出来我不知道是什么意思???
#10
模切新手
UID: 34640
来自: 重庆
精华: 0
积分: 23
帖子: 13
注册: 2012-11-9 9:34:00
状态: 离线
威望: 10.00
金钱: 2.45 元
2017-03-25 16:32
回复:多层防尘网自动对贴工艺
一看就是做设备的,对实际作业还是有欠缺。
#11
模切新手
UID: 45617
来自:
精华: 0
积分: 12
帖子: 2
注册: 2014-3-22 0:02:00
状态: 离线
威望: 10.00
金钱: 1.20 元
2017-06-17 15:32
回复: 多层防尘网自动对贴工艺

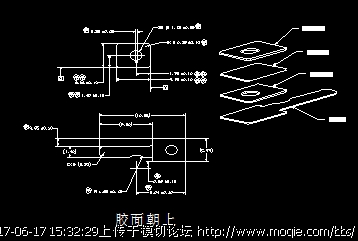

哥们,你真呵呵了,对贴这么成熟的工艺,0.1的公差还做不到?  我5联机而且还是卷料,附图自己看



文件名: 捕获.PNG
下载次数: 0
文件类型: image/x-png
文件大小:
上传时间: 2017-6-17 15:32:29
描述: png



#12
模切新手
UID: 53667
来自:
精华: 0
积分: 20
帖子: 10
注册: 2015-7-1 9:42:00
状态: 离线
威望: 10.00
金钱: 3.05 元
2017-07-27 18:23
回复:多层防尘网自动对贴工艺
我只能呵呵呵了……我们公司买了一台,刀模一定要装正,不过也只对公差大的产品还行,产品厚公差小的就……现在拿着它忙的时候当贴合机用……
#13
模切会员
UID: 58955
来自:
精华: 0
积分: 127
帖子: 117
注册: 2016-6-29 1:00:00
状态: 离线
威望: 10.00
金钱: 14.50 元
2017-08-02 13:28
回复:多层防尘网自动对贴工艺
外发给你做吧!接不接!!!
#14
模切新手
UID: 64640
来自:
精华: 0
积分: 13
帖子: 3
注册: 2017-10-16 14:50:00
状态: 离线
威望: 10.00
金钱: 1.30 元
2017-10-16 15:10
回复:多层防尘网自动对贴工艺
平刀生产良率不是很低么!圆刀机生产肯定是最好的
#15
小蒙
中级模切
UID: 28169
来自: 广西梧州
精华: 0
积分: 273
帖子: 263
注册: 2012-3-9 9:24:00
状态: 离线
威望: 10.00
金钱: 30.15 元
2017-10-19 08:21
回复:多层防尘网自动对贴工艺
???????????呵呵 。
#16
