拆解三星Note 9 :爱模切爱拆机

发表时间:2018-8-27 浏览:1378

标签:三星Note 9 拆解  所属专题:手机拆解专题

8月9日晚,三星Galaxy Note9国际版正式发布,标志着三星的最强旗舰彻底诞生,外观是不出所料,与Note8几乎相同,不管是正面还是背面都是同样的外观设计,唯一的变化是屏幕上下边框更窄,屏占比更高了。

null

除此以往,三星Galaxy Note9最该配备了8+512G存储组合,超便捷的手写笔以及世界上最好的屏幕,但这些都是表象,下面一起来看看三星Note 9的内部,完成首款三星Note 9拆解。

null

null

null

null

null

和三星Note 8类似,Galaxy Note9同样通过各种胶水粘合,这就为Note 9支持IP68防水提供了物理条件。就连手机内部S Pen外壳都通过橡胶封装,这样的更加安全可靠,即使是在搞出掉落,也能最大程度的减小S Pen损坏和避免手机内部损坏。

null

null

手机作为高度使用的电子产品,充电接口是最容易损坏的部件之一,估计三星也是注意到这一点,所以Note 9的USB Type C接口是直接通过一个连接器与主板相连,与Note 8相比,维修更换充电接口就需要将整个主板拆除,Note 9这样的设计无疑是给维修带来了极大的便捷和减少了成本。

null

null

null

整体而言,Note 9的主板要比Note 8的主板小,但是在扬声器上反而更大,理论上应该会产生更好(和更响亮)的音质,这一点在三星Note 9发布会上宣传“搭载了AKG认证扩音元件,并且对应上下立体声输出与Dolby Atoms全景声技术”对得上,但大尺寸的扬声器在一定程度上也会影响防水性能。

null

在相同的三围尺寸下,主板小了就意味着给其他组件留下的空间更大,Note9的电池容量为4000 mAh,比Note8(3300 mAh)更厚更宽,但是Galaxy Note9的电池密度并不小,看来三星经过两年的发展对锂电池技术有了不小进步。

null

null

null

最后就是散热了,在发布会上三星提到Note 9支持液冷散热(Water-Carbon Cooling),在手机内部有一块非常大的散热铜板,尽管现在铜管在高端智能手机中很常见,但是该板的绝对尺寸意味着Note 9可以承受来自SoC的更多热量。

null

尽管外观上大致相同,但是Galaxy Note9在内部与Note8完全不同,可修复性更好,更换某些组件的成本也下降了,算得上是迄今为止最周到的旗舰之一。唯一的弱点是弯曲的屏幕,仍然是最薄弱的点和昂贵的替代元素,所以三星Note 9用户千万不要摔坏屏幕。

详解三星Note9的水碳散热系统

除了 S Pen,对 Note 9 印象比较深刻的还有一个 —— 水碳散热系统。

经历了 Note 7 的 boom boom boom 事件之后,三星对电池这个部分可以说是慎之又慎。

Note 8 直接把电池的容量从 3500 毫安降到了 3000 毫安,舍长求稳,牺牲不小,但很明显三星对 Note 9 寄予了厚望,其他配置先不说,光是电池就一下子把电池容量给提到了 4000 毫安。

看来总算走出阴影了。

为了给 4000 毫安大电池上个保险( 虽然明面儿上没这么说 ),三星这次还用上了听起来超屌的 Water-carbon cooling system( 水碳散热系统 )。

官方宣传说明

散热铜管中加入了液体( 所谓的 “ 水 ” ),通过液体的汽化液化,同时配上手机散热里常用的石墨( 所谓的 “ 碳 ” )加速散热。

原理通,没什么问题。

手机水冷工作原理

但就在最近,YouTube 著名拆机大佬 Jerry Rig 拆开 Note 9 之后并没有在散热区域找到液体,或者石墨一类的碳。

没水,也没碳,这套水碳散热系统这么牛逼的吗?

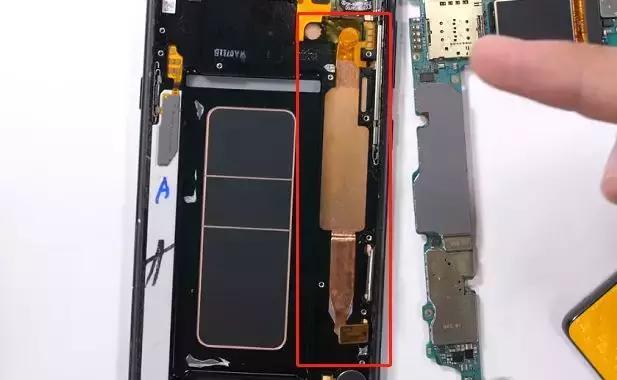

Note 9 的水碳散热区域

还是先来看看吧,把铜管切开看看有没有 “ 水 ”。

镊子伸进去裹一圈擦手上,还是干干的,好像液体不在这儿。

那再竖着划开瞅瞅。

在铜管里找到了铜制的芯,它负责把铜管中少量的液体从热的一端传送到冷的一端,总该有点儿水了吧?

但是在铜芯里面,似乎也找不到任何液体。

其实,在这之前,Jerry 对同样是以水冷进行散热的索尼 Xperia Z5 Premium 也做过解剖,并且成功在散热管里找到了液体存在的迹象。

能明显感觉到管内的潮湿,水多多。

Sony Xperia Z5 Premium 的散热管

这么一对比,也难怪 Jerry 会产生疑惑。

除了液体外,在整个铜管里里外外、上上下下都没有看到有碳纤维存在。

难道真是宣传跟实际不符?我还是对此保持怀疑。首先,为了液体能在铜管中快速的汽化和液化,选择加入的都是极容易蒸发的液体。

这些液体很有可能在 Jerry 打开铜管的同时,或者之前就蒸发掉了,不能因为看不见就判断它完全没有,和 Xperia Z5 Premium 的差异也能是因为工艺不同造成的。

而碳,猜测可能是以石墨散热膜的形式被覆盖到了散热铜管的下端,极有可能被忽略掉了。

想要知道真相,可能真得自己拆开看看。

Note 9 中的散热铜管上原本覆盖上了黑色的薄膜

但其实,哪怕只靠铜管,Note 9 也能很好的散热工作。

目前,我们常见的手机散方式大致有三种:铜管散热、液冷散热、石墨贴片散热。Note 9 散热铜管的体积,哪怕没加水和碳,也已经算是铜制散热管中的巨无霸,不管是和之前的 Note 系列对比还是和市面上大部分手机对比,Note 9 的铜制散热管都是它们的好几倍。

Note 9 、Note 8 散热管对比图

Note 7 的铜制散热管更小。。。

Note 7 铜制散热管

能与之匹敌的散热管,还只在游戏手机雷蛇上看到过。

除了铜,石墨散热膜也有优良的导热性,同时成本还相对较低,因此也是很多手机厂商的第一选择。

像苹果就喜欢用石墨散热膜来做手机散热,轻薄不说,能整块贴服,简直完美满足了苹果对内部排列的 “ 处女座情节 ”。

看来,其实方式并非最重要的,效果才是。

比较之后,我发现最快的手机散热方法,是对着空调吹一吹。
