从65W的SuperVOOC 2.0闪充,到40W的AirVOOC无线闪充,再到10W反向无线充电,OPPO Ace2的闪充组合在充电上的表现堪称完美。同时它还是搭载了90Hz高刷新率电竞屏的骁龙865旗舰,其内部究竟如何?一起来看新机及无线充电器拆解。

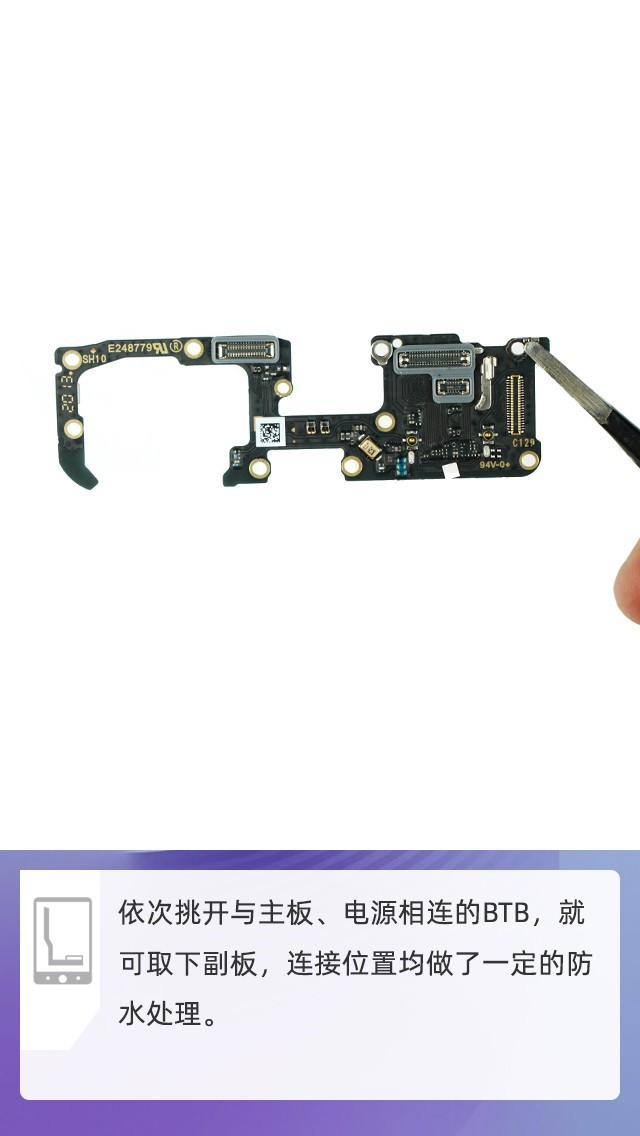

拆解OPPO Ace2手机:爱模切爱拆机

拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机

拆解OPPO Ace2手机:爱模切爱拆机

拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机

拆解OPPO Ace2手机:爱模切爱拆机

拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机拆解OPPO Ace2手机:爱模切爱拆机

拆解报告:OPPO 40W AirVOOC无线闪充充电器

2020年4月13日,OPPO发布新一代充电旗舰手机OPPO Ace2, Ace系列从原来的Reno系列中独立出来成为单独的产品线。这款旗舰手机在充电方面,不仅搭配了65W SuperVOOC2.0闪充充电器,还发布了一款40W超大功率商用无线充电器AirVOOC,可在56分钟内充满4000mAh容量的OPPO Ace2。

这款无线充电器出道即巅峰,和传统无线充相比,除了支持40W超大功率无线充电外,还搭配有主动散热系统,采用自研蝶翼风冷技术搭配合理的风道设计,使得系统散热性能大大提升,即使进行40W无线充电也能将温度控制的很好。接下来我们就对其进行拆解,看看其内部如何设计。

一、OPPO AirVOOC无线充电器外观

产品包装盒采用天地盖设计,顶部带有挂钩,正面右上角是OPPO品牌,中间是产品外观图。下方是产品名称。

盒子背面印有产品相关特性标识和描述,此外还有相关参数信息。

包装内含无线充电器、USB-A to USB-C数据线和用户手册。

数据线使用两个线夹理线器进行固定整理,线身塑料外皮采用TPE材质,表面光滑做工精致无明显毛刺,USB-C公头套有软胶套保护。

USB-A线头塑料壳磨砂处理增大摩擦力,使插拔更加方便,此外还凹印SUPERVOOC字样。

OPPO这款无线充电器采用卧式跑道造型设计,机身圆润扁平,设计简约。整个机身分为左侧风扇和右侧无线充两部分:左侧风扇部分和背面采用白色塑料外壳,表面哑光处理;无线充放置手机位置是深灰色橡胶,并贴有提示贴纸,印有手机正确放置标识。

左边涡轮风机区域上面是一块透明观察窗,并贴有防刮保护膜,既能保护不受异物入侵的同时还可以观看扇叶动态运转情况。

在扇叶下方是一颗白色LED指示灯。指示灯正常工作情况白灯长亮,异常状态下切换到红灯闪烁。

在风扇和无线充交界处贴有提示贴纸,用户在放置手机时将音量调整按键对准贴纸位置,才能获得最好充电效果。

此外该区域外壳上还镂空处理,无线充底部进气,侧面吹出冷风冷却手机。

撕掉提示贴纸,无线充区域中心印有AIRVOOC字样。

机身侧面配有一个USB-C输入接口,黑色胶芯不露铜。

机身底部设计有散热进气孔,防止内部积热,机身壳上还标注产品规格信息

型号:OAWV01

颜色:极地白

输入接口:USB Type-C

输入:9V2A、5V6A、10V6.5A(Max)

产品已经通过了CE认证。

散热区域采用双出风口和流线型风道设计,散热效果更好,提升系统散热性能。

二、OPPO AirVOOC无线充电器拆解

无线充电部分外壳采用卡扣和固定柱进行封装,拆下后发现机身壳边缘还有螺丝进行固定。

无线充主板上有两组线芯进行连接,四线是风扇,三线是指示灯。线芯头部为可插拔式设计,方便组装。

将机身壳拆开,外壳边缘同样采用卡扣进行封装。此外无线充和风扇均使用黑色塑料壳进行固定,塑料壳有螺丝和固定柱固定。

首先先来看看无线充电器部分,无线充电电路上焊接金属屏蔽罩,并且还贴有金属铜箔贴纸。

从PCB板上的丝印信息可知,OPPO这款40W无线快充充电器由立讯精密代工。

PCB板背面一览,没有焊接有芯片,左下角贴有一块铜箔帮助无线充电主控芯片散热,Type-C母座打胶加固。

USB-C输入接口过孔焊接,金属外壳上凹印KRCONN字样,来自深圳市精睿兴业科技有限公司。

将金属屏蔽罩打开,从电路布局可见,OPPO AirVOOC 40W无线闪充充电器内部主要由供电电路和控制电路两部分构成。其中供电电路部分分为降压和升压两路,降压电路通过MPS降压转换器实现降压转换后,用于给无线充电主控芯片、单片机、散热风扇等部件供电;升压电路则通过TI的升压控制器控制,将输入电压升压给无线充电功率级供电。无线充电功率管上涂有淡蓝色硅胶接触屏蔽罩帮助导热。

主板另一面放置无线充电线圈进行输出,并配有热敏电阻进行温度监控。

无线充电线圈紧密绕制,做工扎实。

热敏电阻头部贴在双面胶上固定。

塑料壳边缘有导电布接地。

最后再来看看风扇设计做工,风扇壳使用螺丝进行固定,线芯粘贴胶带固定。

风扇中心区域特写,所有器件和焊盘上方均镂空处理降低厚度,线芯焊点饱满。

将风扇拆下,另一面有环形密封胶圈密封起来,底部进气。

风扇特写,扇叶设计更薄更密,有效增强产品散热性能。

观察窗特写,可以直观的观察到风扇的运转情况。

这里是观察窗的指示灯。

两颗LED灯周围有泡棉围住,避免漏光。

全部拆解完毕,来张全家福。

拆解总结

通过拆解了解到,这款产品内部风扇和无线充两部分之间通过导线插拔式连接,设计简单组装方便。无线充电部分采用了降压供电和典型的DC-DC升压和发射输出架构。

降热方面,OPPO采用了自研蝶翼风冷技术,而且风扇扇叶设计得很薄很密,其中一面还被透明塑料观察窗封闭起来,底部进气。细节到位,整体搭配下来大大增强了产品散热性能。产品由立讯精密代工,无线充电线圈绕制紧密,导线焊接牢固,整体做工扎实。

OPPO这款40W无线闪充充电器机身扁平圆润,表面哑光处理,不仅使用手感好而且携带也方便。产品将40W无线充和散热功能结合在一起,不仅充电速度快而且将温度控制的很好,是OPPO Ace2最好的无线充电伴侣。
